Antennen und ÜbertragungsleitungenPrüfungsfragen Technik N · Bogen N

Welches Bauteil wird durch das Schaltzeichen symbolisiert?

1. AAntennerichtige Antwort
2. BErde
3. CDiode
4. DTransistor

Was wird durch dieses Schaltzeichen symbolisiert?

1. AErderichtige Antwort
2. BAntenne
3. CDiode
4. DBatterie

Wie wird die dargestellte Antenne bezeichnet?

1. ADipol-Antennerichtige Antwort
2. BGroundplane-Antenne
3. CEndgespeiste Antenne
4. DYagi-Uda-Antenne

Eine Marconi-Antenne ist ...

1. Aeine gegen Erde erregte $\lambda$/4-Vertikalantenne.richtige Antwort
2. Beine 5/8-$\lambda$-Antenne mit abgestimmten Radials.
3. Ceine horizontale $\lambda$/2-Langdrahtantenne.
4. Deine vertikale Halbwellenantenne.

Wie wird die dargestellte Antenne bezeichnet?

1. AGroundplane-Antennerichtige Antwort
2. BYagi-Uda-Antenne
3. CDipol-Antenne
4. DEndgespeiste Antenne

Die elektrischen Gegengewichte einer Groundplane-Antenne bezeichnet man auch als ...

1. ARadials.richtige Antwort
2. BReflektoren.
3. CDirektoren.
4. DErdelemente.

Wie wird die dargestellte Antenne bezeichnet?

1. AEndgespeiste Antennerichtige Antwort
2. BGroundplane-Antenne
3. CDipol-Antenne
4. DYagi-Uda-Antenne

Wie wird die dargestellte Antenne bezeichnet?

1. AYagi-Uda-Antennerichtige Antwort
2. BDipol-Antenne
3. CGroundplane-Antenne
4. DEndgespeiste Antenne

Welche Antennenform wird von Funkamateuren in der Regel nur im Kurzwellenbereich und nicht im VHF/UHF-Bereich verwendet?

1. ALangdraht-Antennerichtige Antwort
2. BYagi-Uda-Antenne
3. CQuad-Antenne
4. DGroundplane-Antenne

Welche Antenne ist für eine 2 m-QSO-Runde mit im Umkreis verteilten Funkamateuren am besten geeignet?

1. ARundstrahlantennerichtige Antwort
2. BYagi-Uda-Antenne
3. CFerritantenne
4. DLangdrahtantenne

Welche Antennenkonfiguration ist zu wählen, wenn möglichst viele umliegende Relaisstationen im 2 m- oder im 70 cm-Band erreicht werden sollen?

1. AEin Rundstrahler auf dem Hausdach.richtige Antwort
2. BEine Ferritantenne auf der Fensterbank.
3. CEine in einer Richtung fest montierte horizontale Richtantenne.
4. DEine Magnetfußantenne auf dem Dachboden.

Koaxialkabel weisen typischerweise Wellenwiderstände von ...

1. A50, 60 und 75 Ohm auf.richtige Antwort
2. B50, 300 und 600 Ohm auf.
3. C60, 120 und 240 Ohm auf.
4. D50, 75 und 240 Ohm auf.

Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?

1. APLrichtige Antwort
2. BBNC
3. CSMA
4. DN

Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?

1. ABNCrichtige Antwort
2. BSMA
3. CPL
4. DN

Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?

1. ANrichtige Antwort
2. BPL
3. CSMA
4. DBNC

Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?

1. ASMArichtige Antwort
2. BPL
3. CN
4. DBNC

Welche der folgenden HF-Steckverbindungs-Systeme sind für hohe Frequenzen (oberhalb 300 MHz) am besten geeignet?

1. AN und SMArichtige Antwort
2. BUHF und BNetzA
3. CBNC und Cinch
4. DCinch und SMA

Zwischen VHF/UHF-Transceiver und Antenne soll ein Koaxialkabel verwendet werden. Welche Aspekte sind neben dem richtigen Wellenwiderstand bei der Kabelauswahl zu beachten?

1. ADie Verluste steigen mit zunehmender Länge und Frequenz.richtige Antwort
2. BDie Dämpfung sinkt mit zunehmender Länge und Frequenz.
3. CDie Kabellänge hat keinen Einfluss auf die Kabeldämpfung.
4. DDie Frequenz hat keinen Einfluss auf die Kabeldämpfung.

Das koaxiale 50 Ohm-Antennenkabel der 2 m-Amateurfunkstation wird mit einem gleichwertigen Koaxialkabel verlängert. Die Messung des SWR ergibt nach der Verlängerung einen besseren Wert. Was schließen Sie daraus? Durch die Verlängerung wird...

1. Adie Dämpfung erhöht und das reflektierte Signal verringert.richtige Antwort
2. Bdie Dämpfung verringert und das reflektierte Signal verstärkt.
3. Cdie Dämpfung erhöht und das reflektierte Signal verstärkt
4. Ddie Dämpfung verringert und das reflektierte Signal verringert.

Bei welchem Stehwellenverhältnis (SWR) ist eine Antenne am besten an die Speiseleitung angepasst?

1. A1richtige Antwort
2. B0
3. C3
4. D$\infty$

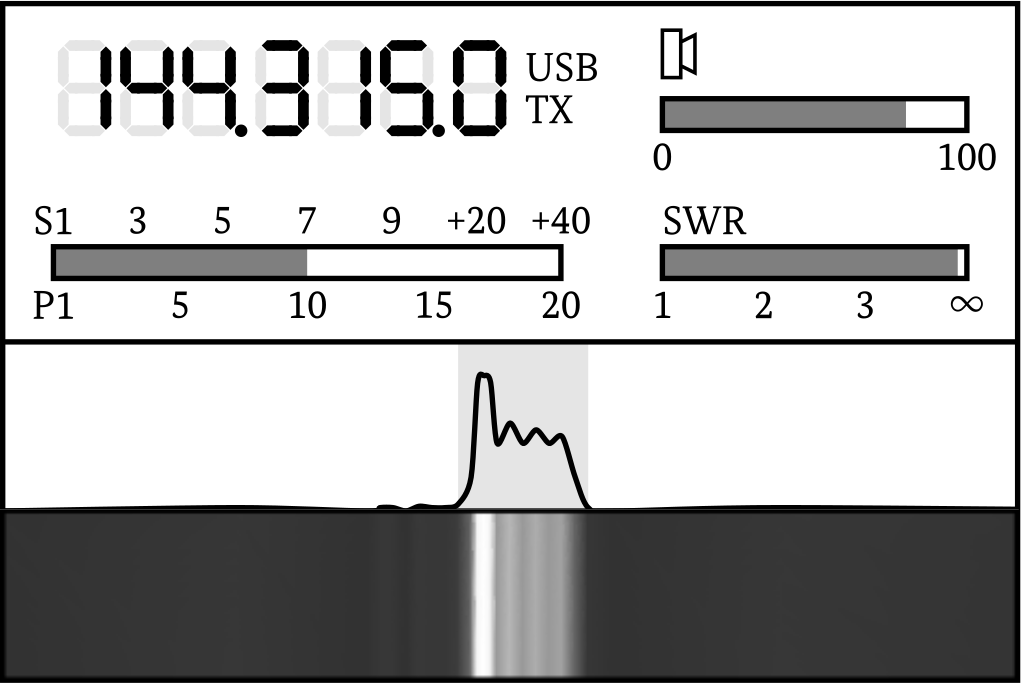

Worauf deutet die dargestellte Anzeige des SWR-Meters hin?

1. AEine schlecht angepasste Antennerichtige Antwort
2. BEine gut angepasste Antenne
3. CEine zu hohe Sendeleistung
4. DEine zu geringe Sendeleistung

Fehlanpassungen oder Beschädigungen von HF-Übertragungsleitungen führen ...

1. Azu Reflexionen des übertragenen HF-Signals und einem erhöhten SWR.richtige Antwort
2. Bzu einer Überbeanspruchung der angeschlossenen Antenne.
3. Czu einem SWR von kleiner oder gleich 1.
4. Dzur Erzeugung unerwünschter Aussendungen, da innerhalb der erforderlichen Bandbreite keine Anpassung gegeben ist.

Ihre selbstgebaute Dipol-Antenne ist unterhalb der gewünschten Frequenz resonant. Welche Änderung können Sie vornehmen, um die Resonanz in den gewünschten Bereich zu bringen?

1. ABeide Enden gleichmäßig kürzenrichtige Antwort
2. BBeide Enden gleichmäßig verlängern
3. CSendeleistung erhöhen
4. DSendeleistung verringern

Ihre selbstgebaute Dipol-Antenne ist oberhalb der gewünschten Frequenz resonant. Welche Änderung können Sie vornehmen, um die Resonanz in den gewünschten Bereich zu bringen?

1. ABeide Enden gleichmäßig verlängernrichtige Antwort
2. BBeide Enden gleichmäßig kürzen
3. CSendeleistung erhöhen
4. DSendeleistung verringern

Die effektive Strahlungsleistung ERP (Effective Radiated Power) ist die von ...

1. Aeiner Antenne abgestrahlte Leistung, bezogen auf einen Halbwellendipol.richtige Antwort
2. Beiner Antenne abgestrahlte Leistung, bezogen auf einen isotropen Strahler.
3. Ceinem Halbwellendipol abgestrahlte Leistung, bezogen auf eine Antenne.
4. Deinem isotropen Strahler abgestrahlte Leistung, bezogen auf eine Antenne.

Die gleichwertige isotrope Strahlungsleistung EIRP (Equivalent Isotropic Radiated Power) ist die von ...

1. Aeiner Antenne abgestrahlte Leistung, bezogen auf einen isotropen Strahler.richtige Antwort
2. Beiner Antenne abgestrahlte Leistung, bezogen auf einen Halbwellendipol.
3. Ceinem Halbwellendipol abgestrahlte Leistung, bezogen auf eine Antenne.
4. Deinem isotropen Strahler abgestrahlte Leistung, bezogen auf eine Antenne.
